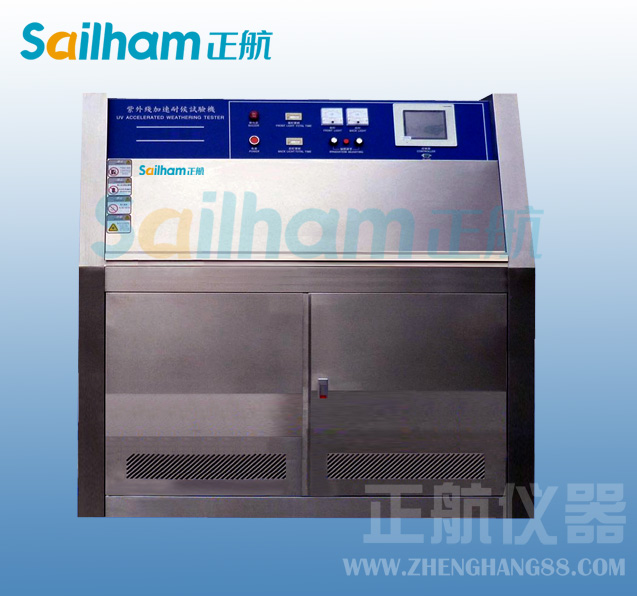

PEA與紫外老化箱/紫外老化箱的試驗流程
紫外老化箱/
紫外老化箱試驗用樣品為無添加劑的低密度聚乙烯薄膜（Low Density Polyethylene，LDPE），密度為0.92g/cm3，熔點為108℃，結晶度約為46%。將用酒精清洗后的樣品在60Co的伽馬射線源下，分別在空氣、氮?dú)夂驼婵窄h(huán)境的室溫條件下，以1kGy/h的速率進行輻照后，得到不同輻照劑量的樣品（輻照劑量為100 kGy），之后樣品保存于冰箱中待用，分別選取25kGy和50kGy輻照劑量作為低輻照劑量和高輻照劑量樣品代表，為后續PEA法進行空間電荷測試。
4.2.2 PEA試驗流程
采用電聲脈沖法(Pulsed Electro-acoustic, PEA)測量LDPE樣品的空間電荷密度分布，測量裝置結構如圖4.1所示。
測量時，脈沖源向試樣施加一個高壓窄脈沖，引起介質中的空間電荷產生微小位移，并以聲波形式傳播至壓電傳感器，再轉換為電信號后即可獲取試樣內部空間電荷密度分布特性。本試驗中脈沖源（加拿大AV T E CH公司產AVIR-1-C型42 號）脈沖寬度為2~5ns，脈沖幅值200V，高壓直流源（日本MATSUSADA公司產AU-20R3-LC型號）為0~±20kV可調。實驗聲耦合劑為硅油，測量環境溫度為25±1℃，相對濕度為40±2%。1 電極(銅) 2 半導體層3 待測試品4 電極(鋁) 5 PVDF 6 PMMA 7電極(鋁) 8 電容9 脈沖源10 直流高壓源11 電阻12 前置放大器13 Lecory WavePro 7200A示波器14 計算機4.1 PEA法空間電荷測量裝置結構
紫外老化箱/
紫外老化箱Fig. 4.1. The measurement equipments used in PEA method 對LDPE試樣（厚度約為130μm）施加負極性高壓，場強為40kV/mm。對試樣的加壓時間分別為1h，之后測量去壓1~10h內（根據樣品內電荷衰減情況）的空間電荷密度分布。每個測量時間點進行1000次測量，取其平均值作為該時間點測量結果，以消除噪聲影響。
