正航儀器介紹金屬維氏硬度試驗(yàn)方法
1 試驗(yàn)原理

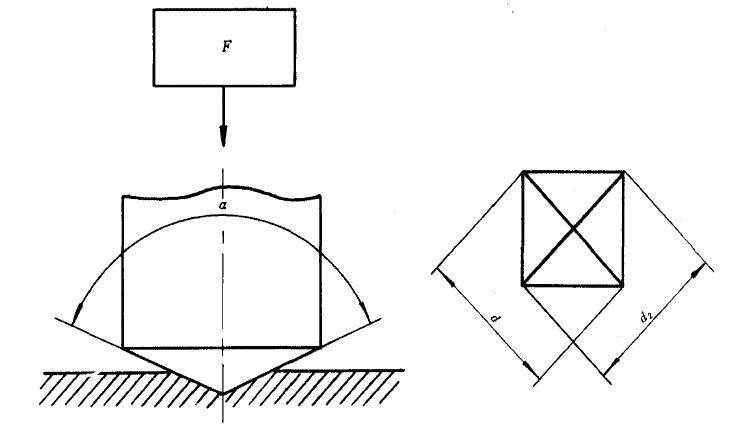

將一個(gè)相對(duì)面夾角為136度的正四棱錐體金剛石壓頭以選定的試驗(yàn)力壓人試樣表面，經(jīng)規(guī)定保持時(shí)間后，卸除試驗(yàn)力，測(cè)量壓痕兩對(duì)角線長(zhǎng)度。見(jiàn)下圖。

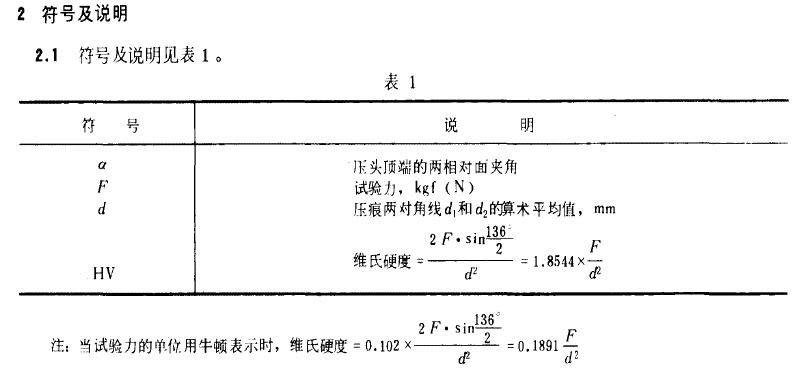

維氏硬度值是試驗(yàn)力除以壓痕表面積所得的商。計(jì)算公式見(jiàn)表1。
2.2 維氏硬度用符號(hào)HV 表示， HV 前面為硬度值， HV 后面按以下順序用數(shù)值表示試驗(yàn)條件:a. 試驗(yàn)力;
b. 試驗(yàn)力保持時(shí)間(1 0:-15 s 不標(biāo)注)。
例如:
640HV 30 表示用30kgf (294.2N) 試驗(yàn)力保持10 - 155測(cè)定的推氏硬度假為640。
640HV30/20表示用30kgf (294.2N) 試驗(yàn)力保樣205測(cè)定的維氏硬度值為640。3 試驗(yàn)儀器
3.1 維氏便度計(jì)、壓頭皮壓痕測(cè)量裝置應(yīng)符合附錄A (補(bǔ)充件)規(guī)定。
3.2 在每次更換壓頭、試臺(tái)戒支座后皮大批試樣試驗(yàn)前，應(yīng)按JJG 151-83 ((維氏硬度計(jì)檢定規(guī)程》
對(duì)硬度計(jì)進(jìn)行日常槍禹。
3.3 用「槍ff.硬度計(jì)的標(biāo)準(zhǔn)硬度塊應(yīng)符合JJ G 148-83 ((工等標(biāo)準(zhǔn)維氏硬度塊定度規(guī)程》的要求。
3.4 硬度計(jì)應(yīng)由同家計(jì)量部門定期檢定。
4.試樣
4.1 式樣的試驗(yàn)面一般為光滑平面，不應(yīng)有氧化皮及外來(lái)污物。試驗(yàn)面光潔度必須保證壓根對(duì)角線能地測(cè)堆，般不應(yīng)低于氣9。
4.2 在i式樣的制備過(guò)程中，應(yīng)盡量臟免由于受熱、冷加工等對(duì)試樣表面硬度的影響。
4.3 ì式樣或試驗(yàn)以的摩度至少應(yīng)為壓痕對(duì)角線平均長(zhǎng)度的1. 5 倍(見(jiàn)附錄B) 。試驗(yàn)后，試樣背面不印出現(xiàn)可見(jiàn)變形瑯跡.5 試驗(yàn)
5.1 試驗(yàn)血般在10-35'C 溫度下逃行。對(duì)溫度布較嚴(yán)要求的試臉，應(yīng)控制在23 土5 'C 之內(nèi)。

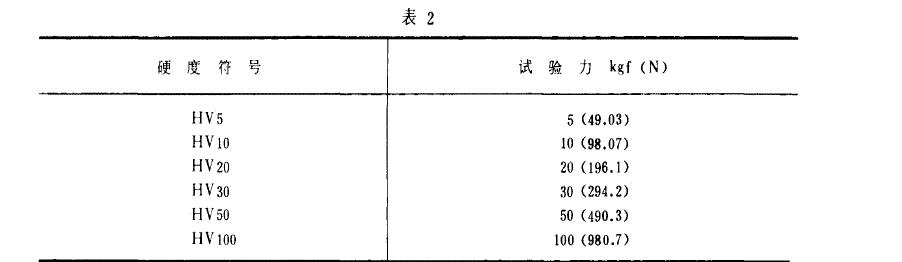

5.2 一般應(yīng)改用表2 中規(guī)定的試驗(yàn)力進(jìn)行試驗(yàn)。
5.3 試樣支撐面、壓頭表面及試合應(yīng)清潔。試樣應(yīng)穩(wěn)固地放置于試臺(tái)上，保證正在試驗(yàn)過(guò)程中不發(fā)生移位和撓曲。
5.4 應(yīng)均勻平穩(wěn)地施加試驗(yàn)力，不得有沖擊和震動(dòng)。試驗(yàn)力作用方向應(yīng)與試驗(yàn)面垂直。
5.5 施加試驗(yàn)力的時(shí)間為2-8s。對(duì)黑色金屬，試馳力保持時(shí)間一般為10-15s ，對(duì)有色金屬為
30 士2s。如另有要求，保件時(shí)間可以延長(zhǎng)，真偏差為士2s。
5.6 對(duì)黑色金屬，兩相鄰壓痕中心間距或任一壓痕中心試樣邊緣距離應(yīng)不小于壓痕對(duì)角線平均
值的2.5倍對(duì)有色金屬，上述距離應(yīng)不小于壓痕對(duì)角線平均值的5倍。
5.7 卸力試驗(yàn)拉力后，測(cè)量壓痕兩對(duì)角線長(zhǎng)度，兩對(duì)角線長(zhǎng)度之差不應(yīng)超過(guò)短對(duì)角線長(zhǎng)度的2% 。各向異性明顯的材料可不受此限制，但應(yīng)在有關(guān)標(biāo)準(zhǔn)中規(guī)定。
5.8用壓痕對(duì)角錢平均的計(jì)算或在附錄D中查得維氏硬度俏。
