變壓器油的含氣量試驗方法（汞壓差法）
A1原理
U形汞柱一端為脫氣室，另一端通大氣系統中。汞柱高低的變化使脫氣室內產生真空度的變化，油中的氣體在真空狀態下自由釋放。用規定的油樣容積和釋放出的氣體容積，計算油中含氣量的百分率。
A2儀器

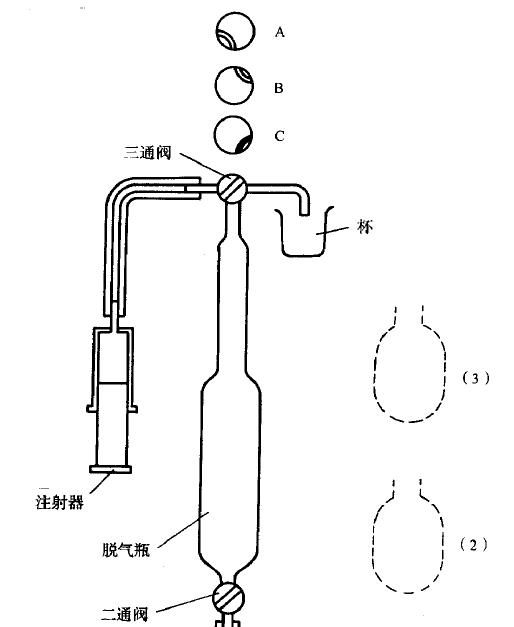

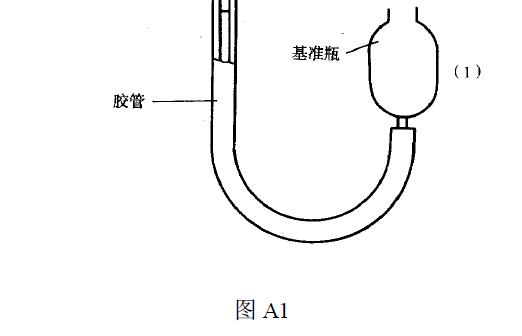

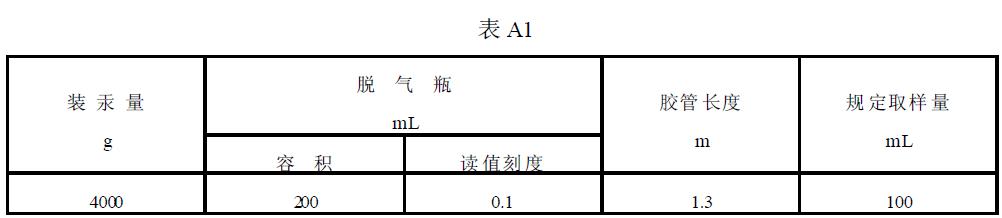

儀器由盛汞的基準瓶、膠管、脫氣瓶、三通閥和二通閥組成。見圖A1、表A1。
A3操作方法
A3.1圖A1所示，脫氣瓶和盛滿油樣的注射器連接，把基準瓶置于位置（1），三通閥旋到位置A，推壓注射器把120~200mL 油樣壓入脫氣瓶內。
A3.2把基準瓶舉上至位置（2），三通閥旋到位置C，留下100 mL 油樣，剩余油排到接油杯里，同時立即把三通閥旋至位置B。
A3.3基準瓶放下至位置（1），使脫氣瓶內真空減壓，二通閥關閉，基準瓶固定于架子上，取下脫氣瓶，兩手握住兩個閥門處，上下振擺約100次，使油中的氣體脫出。
A3.4脫氣瓶固定于架子并取下基準瓶舉上至位置（2），汞柱上水平面與脫氣瓶內油、汞界面水平對齊。
A3.5脫氣瓶上部計量管內形成油、氣分界面。上面為氣體量，從計量管刻度讀數。
A3.6測定完后，三通閥旋到位置C，基準瓶舉上至位置（3），油和氣體排出。
A4含氣量百分率
含氣量百分率按式（A1）計算：
式中：V——含氣量百分率；
G——含氣量，ML；
S——油樣量，ML。
變壓器油的微量水分測定法（庫侖法）
B1適用范圍
本方法適用于測定變壓器油的微量水分。
B2原理
庫侖法是電量法和卡爾·費休滴定法相結合的一種方法。其原理系基于有水分時，碘被二氧化硫還原，在吡啶和甲醇存在情況下，生成碘氫酸吡啶和醇酸氫吡啶。反應式如下：
在電解過程中電極反應如下：
陽極：2I––2e→I2
陰極：I2 + 2e→2I–
2H++2e→H2↑
產生的碘與試樣中的水分反應生產碘氫酸，直至全部水反應完畢為止。通過一對鉑電極所組成的檢查單將反應終點指示出來。在整個過程中碘的濃度并不改變，但二氧化硫則有所消耗。其消耗量與水的莫爾數相等。
依據法拉第電解定律，電解1mol 碘需要電量2×96493C，即電解1 mg 摩爾水需要量96493mC。試樣中水分含量按式（B1）計算：
式中：W——試樣中的水分含量，即：W=
10.75
Q ，μg；
Q——電解電量，MC；
18—水的分子量。
B3 儀器
微水測定儀由反應罐、攪拌器、電子自動控制顯示各部分組成。
滴定方式：電量滴定；
電解控制：自動控制電解量；
終點檢出：分極電位檢出；
靈敏度：0.1μg H2O；
精度：10μg~1mg 內為3μg；
終點表示：自動數顯及打??；
控制方式：自動控制；
演算方式：按程序控制。
B4試劑
陽極液：吡啶系；
陰極液：吡啶系；
檢查液：已知水分含量標樣或蒸餾水。
B5 操作方法
將200mL的注射器針頭伸入流出油的取樣管內，多次推拉注射柱塞，沖洗后取200mL油樣，排出多余油樣和氣泡，注射器內留100mL油樣，將油樣立即注入調整好的儀器內，待油樣全部反應完畢時自動顯示數據和打印。
